中心议题：PCB规划、布局和布线的设计技巧
PCB（PrintedCircuitBoard），中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的，故被称为"印刷"电路板。
随着PCB 尺寸要求越来越小，器件密度要求越来越高，PCB 设计的难度也越来越大。如何实现PCB 高的布通率以及缩短设计时间，在这笔者谈谈对PCB 规划、布局和布线的设计技巧。
在开始布线之前应该对设计进行认真的分析以及对工具软件进行认真的设置，这会使设计更加符合要求。
1 确定PCB 的层数
电路板尺寸和布线层数需要在设计初期确定。布线层的数量以及层叠（STack-up）方式会直接影响到印制线的布线和阻抗。板的大小有助于确定层叠方式和印制线宽度，实现期望的设计效果。目前多层板之间的成本差别很小，在开始设计时最好采用较多的电路层并使敷铜均匀分布。
2 设计规则和限制
要顺利完成布线任务，布线工具需要在正确的规则和限制条件下工作。要对所有特殊要求的信号线进行分类，每个信号类都应该有优先级，优先级越高，规则也越严格。规则涉及印制线宽度、过孔的最大数量、平行度、信号线之间的相互影响以及层的限制， 这些规则对布线工具的性能有很大影响。
认真考虑设计要求是成功布线的重要一步。
3 组件的布局
在最优化装配过程中，可制造性设计（DFM）规则会对组件布局产生限制。如果装配部门允许组件移动，可以对电路适当优化，更便于自动布线。所定义的规则和约束条件会影响布局设计。自动布线工具一次只会考虑一个信号，通过设置布线的约束条件以及设定可布信号线的层，可以使布线工具能像设计师所设想的那样完成布线。
比如，对于电源线的布局： ①在PCB 布局中应将电源退耦电路设计在各相关电路附近， 而不要放置在电源部分，否则既影响旁路效果， 又会在电源线和地线上流过脉动电流，造成窜扰；②对于电路内部的电源走向，应采取从末级向前级供电，并将该部分的电源滤波电容安排在末级附近；③对于一些主要的电流通道，如在调试和检测过程中要断开或测量电流，在布局时应在印制导线上安排电流缺口。
另外，要注意稳压电源在布局时，尽可能安排在单独的印制板上。当电源与电路合用印制板时，在布局中，应该避免稳压电源与电路元件混合布设或是使电源和电路合用地线。
因为这种布线不仅容易产生干扰，同时在维修时无法将负载断开，到时只能切割部分印制导线，从而损伤印制板。
4 扇出设计
在扇出设计阶段，表面贴装器件的每一个引脚至少应有一个过孔，以便在需要更多的连接时，电路板能够进行内层连接、在线测试和电路再处理。
为了使自动布线工具效率最高，一定要尽可能使用最大的过孔尺寸和印制线，间隔设置为50mil 较为理想。要采用使布线路径数最大的过孔类型。经过慎重考虑和预测，电路在线测试的设计可在设计初期进行， 在生产过程后期实现。
根据布线路径和电路在线测试来确定过孔扇出类型，电源和接地也会影响到布线和扇出设计。
5 手动布线以及关键信号的处理
手动布线在现在和将来都是印刷电路板设计的一个重要过程， 采用手动布线有助于自动布线工具完成布线工作。
通过对挑选出的网络（net）进行手动布线并加以固定，可以形成自动布线时可依据的路径。
首先对关键信号进行布线，手动布线或结合自动布线工具均可。布线完成后，再由有关的工程技术人员对这些信号布线进行检查，检查通过后，将这些线固定，然后开始对其余信号进行自动布线。
由于地线中阻抗的存在，会给电路带来共阻抗干扰。因此，在布线时不可将凡有接地符号的点随意连接，这可能会产生有害的耦合，影响电路的工作。
频率较高时，导线的感抗将比导线本身的电阻大几个数量级。这时导线上即使只流过很小的高频电流，也会产生一定的高频电压降。因此，对高频电路来说，PCB 布局尽可能排列紧凑，使印制导线尽可能短。
印制导线之间还有互感和电容， 当工作频率较大时，会对其它部分产生干扰，称为寄生耦合干扰。可以采取的抑制方式有：①尽量缩短各级间的信号走线；②按信号的顺序排列各级电路，避免各级信号线相互跨越；③相邻的两面板的导线要垂直或交叉，不能平行；④当板内要平行布设信号导线时，应使这些导线尽可能间隔一定的距离，或用地线、电源线隔开，达到屏蔽的目的。
6 自动布线
对关键信号的布线需要考虑在布线时控制一些电参数，比如减小分布电感等，在了解自动布线工具有哪些输入参数以及输入参数对布线的影响后，自动布线的质量在一定程度上可以得到保证。
在对信号进行自动布线时应该采用通用规则。通过设置限制条件和禁止布线区来限定给定信号所使用的层以及所用到的过孔数量，布线工具就能按照工程师的设计思想来自动布线。在设置好约束条件和应用所创建的规则后，自动布线将会达到与预期相近的结果， 在一部分设计完成以后，将其固定下来，以防止受到后边布线过程的影响。
布线次数取决于电路的复杂性和所定义的通用规则的多少。现在的自动布线工具功能非常强大，通常可完成100%的布线。但是，当自动布线工具未完成全部信号布线时，就需对余下的信号进行手动布线。
7 布线的整理
一些约束条件很少的信号，布线的长度很长，这时可以先判断出哪些布线合理，哪些布线不合理，再通过手动编辑来缩短信号布线长度和减少过孔数量。
中心议题： MCM布局布线的软件实现 MCM布局布线的仿真分析解决方案： IBIS模型
反射分析
EMI分析
摘要：随着封装密度的增加和工作频率的提高，MCM电路设计中的信号完整性问题已不容忽视。本文以检测器电路为例，首先利用APD软件实现电路的布局布线设计，然后结合信号完整性分析，对电路布局布线结构进行反复调整，最后的Spectra Quest软件仿真结果表明，改进后的电路布局布线满足信号完整性要求，同时保持较高的仿真精度。
随着集成电路工艺技术的发展，多芯片组件工作速度越来越高，高速信号的处理已成为MCM电路设计能否成功的关键。当时钟信号的上升沿或下降沿很小时，就会导致传输线效应，即出现信号完整性问题。
本设计按照图1所示的MCM布局布线设计流程，以检测器电路为例，详细阐述了利用信号完整性分析工具进行MCM布局布线设计的方法。首先对封装零件库加以扩充，以满足具体电路布局布线设计的需要；然后利用APD(Advanced Package Designer)软件直接调用零件封装符号，完成电路初步的布局布线设计；最后结合反射、延时和电磁兼容等信号完整性仿真分析结果进行反复调整，改进后的电路布局布线减小了信号的反射，输入信号的相对延时不超过0.2ns，电磁干扰现象也得到了抑制，满足信号完整性要求。
如上所述，MCM布局布线的实现包括电路原理图生成、扩充零件库及最终的布局布线完成和加工数据文件输出。APD Layout包括Padstack(*.pad)、Package Symbol(*.psm)、Mechanical Symbol(*.bsm)、Format Symbol (*.osm)和Shape Symbol(*.ssm)五种，MCM布局布线设计中，所有的布局都必须有正确的Library Packing。MCM设计软件自带封装库往往不能满足具体设计要求，只有扩充零件库后，才能直接调用零件进行布局布线设计及最终的工艺文件输出。首先利用Padstack Editor软件扩充零件库，然后对电路进行封装，并通过Concept HDL给APD软件导出电连接网表文件，最后完成电路布局布线。以检测器电路为例，其原理图主要部分如图2所示，图3为CCT(Spectra)布线后的形式。整个设计中，定义了16个Padstack和81个封装符号，进行251次调用Padstack和89次调用功能单元，其中共用到了251个元件封装符号引脚和229个功能单元引脚。

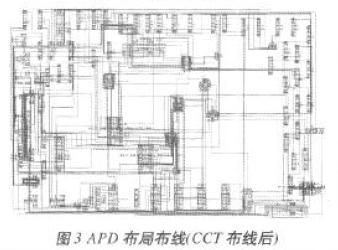

上一页123下一页
31MCM布局布线的仿真分析
IBIS模型
Spectra Quest和其他电路分析软件一样，要得到精确的仿真结果，必须首先给电路元件提供精确的电气模型。Spectra Quest软件使用的是IBIS模型。IBIS(输入/输出缓冲信息规范)模型采用I/V和V/T表的形式来描述I/O单元和引脚的特性，是一种基于V /I曲线的对I/O BUFFER快速准确建模的方法。它提供一种标准的文件格式来记录如驱动器或接收器输出阻抗、上升/下降时间及输入负载等参数，这些参数由Spectra Quest来读取。IBIS模型具有信号完整性分析所需要的信息，非常适合做振荡和串扰等高频效应的计算与仿真。
反射分析
反射即传输线上的回波，是由于阻抗的不连续而引起的。源端与负载端阻抗不匹配会引起线上的反射，负载将一部分电压反射回源端。如果负载阻抗小于源阻抗，反射电压为负；反之，反射电压为正。理想的情况是输出阻抗、传输线阻抗及负载阻抗均相等，此时，传输线的阻抗是连续的，不会发生任何反射。反射电压信号的幅值由源端反射系数rS和负载反射系数rL决定，分别如下式所示：
式中，RS为源阻抗，Z0为传输线阻抗，RL为负载阻抗。若RL=Z0，则负载反射系数rL=0；若RS=Z0，则源端反射系数rS=0。
解决传输线反射的关键是阻抗控制，阻抗匹配可以抑制传输线反射，主要有：并联端接、Thevenin等效并联端接、AC端接和串联端接法四种匹配端接方法。这里采用Thevenin等效并联端接法，对检测器电路输入部分阻抗进行控制，然后提取电路拓扑结构，分别仿真匹配端接前、后电路的传输特性。

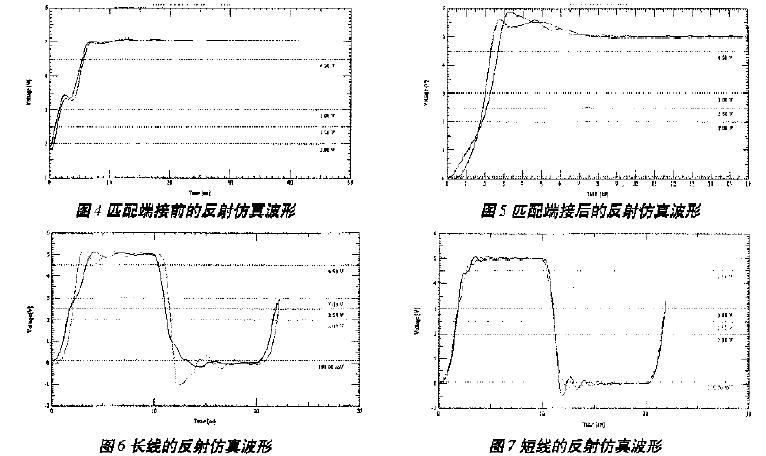

用频率为50MHz，占空比为0.5的Pulse信号作触发，图4和图5分别为利用Signoise工具仿真得到的匹配端接前、后的仿真波形。从图中可以看出，端接前，波形在上升沿有畸变发生，容易引起误操作。匹配端接有效地消除了信号的畸变，单调性很好，而且在上升沿拉升了原信号，提前进入电平切换，增加了信号的稳态时间，信号的上升沿也比较平稳。虽然在高电平的维持阶段有上过冲，但对信号确认没有影响，信号质量比较理想。另外，信号传输线长度对反射也有一定的影响。仿真发现，传输线较长时，出现了预示的反射现象，如图6所示；而传输线较短时，仿真波形和分析结果吻合得很好，如图7所示。表1为上述两种情况下的波形仿真参数。所以，布线长度不同，其处理方法也应不同。一般来说，走线长度小于2英寸，以集总参数的LC电路来处理；大于8英寸，则以分布参数的传输线电路来对待。
上一页123下一页
31延时分析
随着系统工作频率的升高，当信号上升沿或下降沿很陡时，布线延时不能再被忽略。它对信号的建立和保持起着至关重要的作用，甚至可能影响系统的时序，产生误操作，所以必须予以考虑。MCM高速电路设计要求存储芯片的相位偏差不能过大，因此驱动端到接收端的布线延时应大致相等。延时和信号线长度的关系如下式所示：
式中，e为介电常数，r为电阻率，w为线宽，l0为芯片之间的平均距离。由式(3)可以看出，信号线长度对传输质量影响很大，可能使信号在传输过程中产生畸变。信号传输质量随着线长的增加而变差，对于过长的信号线，应采用源端或终端匹配的方法来改善传输质量。利用信号完整性仿真工具，可以方便地模拟从驱动端到各芯片的延时，然后结合仿真结果对布局布线进行调整，以达到预定的要求。

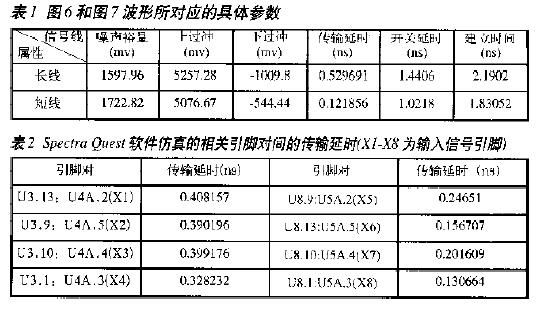

检测器的每个信号应尽可能保持同一传输延迟，这就要求布线时尽量保持长度一致，对于微弱的差别，可以根据仿真结果延长或缩短布线。完成布线以后，再利用Spectra Quest软件仿真输入信号的传输延迟，具体参数如表2所示。可以看出，其相对延时不超过0.2ns，仿真结果比较理想。
EMI分析
以上在时域中分析了信号的反射和延时，除此之外，EMI(电磁干扰)也是高速电路设计的一个重要方面。

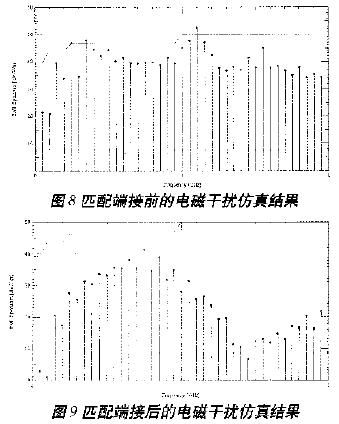

电磁干扰包括过量的电磁辐射和对电磁辐射的敏感性两方面，工作频率太高、信号变化太快或布局布线不合理等都会引起电磁干扰效应。分别对改变布线策略，增加终端匹配前、后的检测器电路进行EMI仿真。图8为布局布线调整前的仿真波形，垂直条长度指信号在该频率的电磁辐射强度，横线指系统可承受的最大辐射强度。从图中可以看到，信号所产生的噪声从0延续到2GHz，范围很宽，而且每个频率的辐射强度不尽相同，某些频率的辐射强度超出了限制，即信号在该频率的电磁干扰已经超出系统所能承受的程度，应该采取措施降低其辐射水平。按照前述的方法进行阻抗控制，并尽量减小布线长度，重新仿真的结果如图9所示。可以看到，超过限制的频率波已降到横线以下，并且各频率点的辐射强度均有所下降，整个辐射强度都有所降低。这说明，对于传输信号，改变布线长度和增加适当的匹配端接网络，不仅改善了信号的传输特性，也降低了电磁辐射强度，提高了信号的质量。
高速电路设计时，首先利用精确的器件模型对系统功能进行信号完整性和EMI仿真分析，以此来确定电路的布局布线，然后再进行仿真，对布线网络加以改进，直至得到满意的布线结果。本设计主要对MCM布局布线设计技术，结合检测器封装实例，分别在时域和频域对MCM布局布线时的反射、延时和EMI等问题进行了仿真和分析，取得了较好的效果。
上一页123下一页
31
中心议题：
- 印刷电路板元件布局结构设计
- 印刷电路板图设计的基本原则要求
- 印刷板图设计中应注意的几点问题
一、印刷线路元件布局结构设计讨论
一台性能优良的仪器，除选择高质量的元器件，合理的电路外，印刷线路板的元件布局和电气连线方向的正确结构设计是决定仪器能否可靠工作的一个关键问题，对同一种元件和参数的电路，由于元件布局设计和电气连线方向的不同会产生不同的结果，其结果可能存在很大的差异。因而，必须把如何正确设计印刷线路板元件布局的结构和正确选择布线方向及整体仪器的工艺结构三方面联合起来考虑，合理的工艺结构，既可消除因布线不当而产生的噪声干扰，同时便于生产中的安装、调试与检修等。
下面我们针对上述问题进行讨论，由于优良“结构”没有一个严格的“定义”和“模式”，因而下面讨论，只起抛砖引玉的作用，仅供参考。每一种仪器的结构必须根据具体要求(电气性能、整机结构安装及面板布局等要求)，采取相应的结构设计方案，并对几种可行设计方案进行比较和反复修改。印刷板电源、地总线的布线结构选择——系统结构：模拟电路和数字电路在元件布局图的设计和布线方法上有许多相同和不同之处。模拟电路中，由于放大器的存在，由布线产生的极小噪声电压，都会引起输出信号的严重失真，在数字电路中，TTL噪声容限为0.4V～0.6V,CMOS噪声容限为Vcc的0.3～0.45倍,故数字电路具有较强的抗干扰的能力。良好的电源和地总线方式的合理选择是仪器可靠工作的重要保证，相当多的干扰源是通过电源和地总线产生的，其中地线引起的噪声干扰最大。
二、印刷电路板图设计的基本原则要求
1.印刷电路板的设计，从确定板的尺寸大小开始
印刷电路板的尺寸因受机箱外壳大小限制，以能恰好安放入外壳内为宜，其次，应考虑印刷电路板与外接元器件(主要是电位器、插口或另外印刷电路板)的连接方式。印刷电路板与外接元件一般是通过塑料导线或金属隔离线进行连接。但有时也设计成插座形式。即：在设备内安装一个插入式印刷电路板要留出充当插口的接触位置。对于安装在印刷电路板上的较大的元件，要加金属附件固定，以提高耐振、耐冲击性能。
2.布线图设计的基本方法
首先需要对所选用元件器及各种插座的规格、尺寸、面积等有完全的了解;对各部件的位置安排作合理的、仔细的考虑，主要是从电磁场兼容性、抗干扰的角度，走线短，交叉少，电源，地的路径及去耦等方面考虑。各部件位置定出后，就是各部件的连线，按照电路图连接有关引脚，完成的方法有多种，印刷线路图的设计有计算机辅助设计与手工设计方法两种。
最原始的是手工排列布图。这比较费事，往往要反复几次，才能最后完成，这在没有其它绘图设备时也可以，这种手工排列布图方法对刚学习印刷板图设计者来说也是很有帮助的。计算机辅助制图，现在有多种绘图软件，功能各异，但总的说来，绘制、修改较方便，并且可以存盘贮存和打印。
接着，确定印刷电路板所需的尺寸，并按原理图，将各个元器件位置初步确定下来，然后经过不断调整使布局更加合理，
印刷电路板中各元件之间的接线安排方式如下：
(1)印刷电路中不允许有交叉电路，对于可能交叉的线条，可以用“钻”、“绕”两种办法解决。即，让某引线从别的电阻、电容、三极管脚下的空隙处 “钻”过去，或从可能交叉的某条引线的一端“绕”过去，在特殊情况下如何电路很复杂，为简化设计也允许用导线跨接，解决交叉电路问题。
(2)电阻、二极管、管状电容器等元件有“立式”，“卧式”两种安装方式。立式指的是元件体垂直于电路板安装、焊接，其优点是节省空间，卧式指的是元件体平行并紧贴于电路板安装，焊接，其优点是元件安装的机械强度较好。这两种不同的安装元件，印刷电路板上的元件孔距是不一样的。
(3)同一级电路的接地点应尽量靠近，并且本级电路的电源滤波电容也应接在该级接地点上。特别是本级晶体管基极、发射极的接地点不能离得太远，否则因两个接地点间的铜箔太长会引起干扰与自激，采用这样“一点接地法”的电路，工作较稳定，不易自激。
(4)总地线必须严格按高频-中频-低频一级级地按弱电到强电的顺序排列原则，切不可随便翻来复去乱接，级与级间宁肯可接线长点，也要遵守这一规定。特别是变频头、再生头、调频头的接地线安排要求更为严格，如有不当就会产生自激以致无法工作。调频头等高频电路常采用大面积包围式地线，以保证有良好的屏蔽效果。
(5)强电流引线(公共地线，功放电源引线等)应尽可能宽些，以降低布线电阻及其电压降，可减小寄生耦合而产生的自激。
(6)阻抗高的走线尽量短，阻抗低的走线可长一些，因为阻抗高的走线容易发笛和吸收信号，引起电路不稳定。电源线、地线、无反馈元件的基极走线、发射极引线等均属低阻抗走线，射极跟随器的基极走线、收录机两个声道的地线必须分开，各自成一路，一直到功效末端再合起来，如两路地线连来连去，极易产生串音，使分离度下降。
三、印刷板图设计中应注意下列几点
1.布线方向：从焊接面看，元件的排列方位尽可能保持与原理图相一致，布线方向最好与电路图走线方向相一致，因生产过程中通常需要在焊接面进行各种参数的检测，故这样做便于生产中的检查，调试及检修(注：指在满足电路性能及整机安装与面板布局要求的前提下)。
2.各元件排列，分布要合理和均匀，力求整齐，美观，结构严谨的工艺要求。
3.电阻，二极管的放置方式：分为平放与竖放两种：
(1)平放：当电路元件数量不多，而且电路板尺寸较大的情况下，一般是采用平放较好;对于1/4W以下的电阻平放时,两个焊盘间的距离一般取4/10 英寸，1/2W的电阻平放时,两焊盘的间距一般取5/10英寸;二极管平放时，1N400X系列整流管,一般取3/10英寸;1N540X系列整流管,一般取4～5/10英寸。
(2)竖放：当电路元件数较多，而且电路板尺寸不大的情况下，一般是采用竖放，竖放时两个焊盘的间距一般取1～2/10英寸。
4.电位器、IC座的放置原则
(1)电位器：在稳压器中用来调节输出电压，故设计电位器应满中顺时针调节时输出电压升高，反时针调节器节时输出电压降低;在可调恒流充电器中电位器用来调节充电电流折大小，设计电位器时应满中顺时针调节时，电流增大。电位器安放位轩应当满中整机结构安装及面板布局的要求，因此应尽可能放轩在板的边缘，旋转柄朝外。
(2)IC座：设计印刷板图时，在使用IC座的场合下，一定要特别注意IC座上定位槽放置的方位是否正确，并注意各个IC脚位是否正确，例如第1脚只能位于IC座的右下角线或者左上角，而且紧靠定位槽(从焊接面看)。
5.进出接线端布置
(1)相关联的两引线端不要距离太大，一般为2～3/10英寸左右较合适。
(2)进出线端尽可能集中在1至2个侧面，不要太过离散。
6.设计布线图时要注意管脚排列顺序，元件脚间距要合理。
7.在保证电路性能要求的前提下，设计时应力求走线合理，少用外接跨线，并按一定顺充要求走线，力求直观，便于安装，高度和检修。
8.设计布线图时走线尽量少拐弯，力求线条简单明了。
9.布线条宽窄和线条间距要适中，电容器两焊盘间距应尽可能与电容引线脚的间距相符;
10.设计应按一定顺序方向进行，例如可以由左往右和由上而下的顺序进行。
四、结论
实验证明，即使电路图设计正确，印制电路板的设计不当，也会对电子设备的可靠性产生不利影响。而合理的印制电路板设计，对于提高仪器的抗干扰能力和稳定性非常关键。
