中心议题： 探究蓝牙无线测试技术
解决方案： 研究蓝牙无线测试方法和指标 利用蓝牙无线测试仪
蓝牙产品制造商为了获得蓝牙商标，必须将其蓝牙产品交给BQTF（蓝牙认证测试设备）进行测试，并将其测试结果和产品送给BQB（蓝牙认证人员）进行审查。蓝牙认证比较复杂，每进行一次蓝牙认证，申请者都要向BQRB（蓝牙认证评价委员会）交纳一笔可观的费用。因此，蓝牙产品制造商非常有必要进行蓝牙预认证。蓝牙测试包括兼容性测试和互通性测试，蓝牙无线测试属于兼容性测试，验证蓝牙产品的射频性能是否符合蓝牙射频规范。许多OEM厂家直接购买已经获得蓝牙认证的蓝牙芯片或模块，进而开发蓝牙产品，如移动电话、个人数字助理（PDA）、电脑、打印机、MP3播放器、数字相机、汽车、玩具等。由于不同类型产品的需要，可能需要更换天线，或者由于其它无线模块或时钟模块的影响，以及电源的变化，这些都会导致蓝牙最终产品的射频性能发生变化，因此在研发和生产过程中必须对该产品的射频性能进行测试，以保证其无线指标符合蓝牙射频规范的要求。
1 蓝牙无线测试方法和指标
目前的蓝牙无线测试规范的版本为0.91版本，它定义了蓝牙无线测试指标及其测试方法。蓝牙无线测试配置包括一台测试仪和被测设备（EUT,Equipment Under Test），其中测试仪作为主单元，EUT作为从单元。两者之间可以通过射频电缆相连也可以通过天线经空中传输相连。测试仪发送LMP指令，激活EUT进入测试模式，并对测试仪与EUT之间的蓝牙链路的一些参数进行配置。如测试方式是环回还是发送方式，是否需要进行跳频，分组是单时隙分组还是多时隙分组，分组的净菏是PN9，还是00001111、01010101。测试模式是一个特殊的状态，出于安全的考虑，EUT必须首先设为“Enalle”状态，然后才能空中激活进入测试模式。
下面介绍蓝牙无线指标及其测试方法。
1.1发信机测试
（1）输出功率
测试仪对初始状态设置如下：链路为跳频，EUT置为环回（Loop back）。测试仪发射净荷为PN9，分组类型为所支持的最大长度的分组，EUT对测试仪发出的分组解码，并使用相同的分组类型以其最大输出功率将净荷回送给测试仪。测试仪在低、中、高三个频点，对整个突发范围内测量峰值功率和平均功率。规范要求峰值功率和平均功率各小于23dBm和20dBm，并且满足以下要求：如果EUT的功率等级为1，平均功率> 0dBm；如果EUT的功率等级为2，-6dBm<平均功率<4dBm；如果EUT的功率等级为3，平均功率<0dBm。
（2）功率密度
初始状态同（1），测试仪通过扫频，在240MHz频带范围内找到对应最大功率的频点，然后以此频点进行时域扫描（扫描时间为1分钟），测出最大值，要求小于20dBm/100kHz。
（3）功率控制
初始状态为环回，非跳频。EUT分别工作在低、中、高三个频点，回送调制信号为PN9的DH1分组。测试仪通过LMP信令控制EUT输出功率，并测试功率控制步长的范围，规范要求在2dB和8dB之间。
上一页123下一页
3.2 蓝牙增强速率封包
利用平方根升余弦(root-raised cosine)脉冲来提高频带利用率，是把升余弦滤波器分别放置在收发两端，即将接收滤波器和发送滤波器设计(匹配)为平方根升余弦函数(升余弦函数的平方根)。若不考虑由信道引起的码间串扰，两个平方根升余弦函数相乘就得到升余弦形式的合成的系统传输函数(滚降系数α=0.5)。此时频带利用率：。
根据频带利用率的定义，将三种调变模式的ηB值计算在表1中。结果表明：采用多进制数字调变模式，虽然提高了频带利用率，却要牺牲信道带宽和信噪比等。

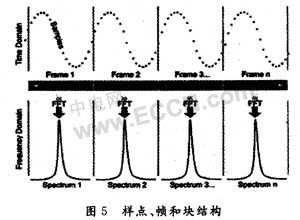

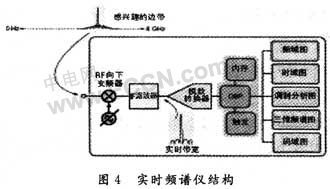

使用实时频谱仪实时采集无缝捕获信号时，三个条件(样点、帧和块)描述了存储的数据层级。时域采集的信号通过FFT变换转变到频域，当处理速度足够快时就可以做到实时处理。数据层级的最低层是样点，它代表着离散的时域数据点。帧由整数个连续样点组成，是可以应用快速傅里叶变换把时域数据转换到频域中的基本单位。在这一过程中，每个帧产生一个频域频谱。采集层级的最高层是块，它由不同时间内无缝捕获的许多相邻帧组成，如图5所示。块长度(也称为采集长度)是一个连续采集表示的总时间。对块内部的所有帧，每个采集在时间上都是无缝的，但在块之间不是无缝的。

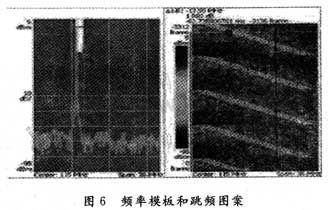

5.2 蓝牙跳频信号测量
