供应HTHF无源谐波滤波器
HTHF无源谐波滤波器产品简介:
 | 本公司供应的HTHF滤波器的特点与功能： 1.滤波效果明确，电流畸变<10%，或5% |
HTHF系列滤波器是目前国内性能最好的设备级谐波滤波器。它能够使3相整流电路产生的谐波电流满足任何标准的要求。HTHF滤波器还能减小设备的射频干扰发射，提高设备的抗浪涌干扰的能力，是变频器、UPS、各类电源、中频炉等电力电子设备理想的配套设备。
HTHF通用谐波滤波器采用独特的设计，克服了传统无源谐波滤波器的种种缺陷，性能接近有源滤波器的水平，是变频器、中频炉、UPS最理想的配套设备。它从根本上解决3相6脉整流电路的谐波电流问题，并且不会带来任何不良影响
HTHF滤波器的选型方法简单，只要知道设备的工作电压和功率，即可直接选型。现场安装不需要任何调试，即装即用，并且不需要现场维护。
HTHF无源谐波滤波器适用场合
1) 各种功率、各种电压等级的变频器
2) 30kVA以上的UPS电源，或其他电源（30kVA以下的场合，视UPS/电源的数量而定，或者按照甲方的要求而定）
3) 电流源型中频感应加热炉前端
4) 直流电机调速器
5) 各种3相6脉整流电路设备，需要使其谐波电流畸变率小于10%，甚至5%的场合
6) 满足特定谐波电流标准的场合
HTHF无源谐波滤波器主要电气技术规格
| 额定电压(线-线)（UN） | 400V，690V，1140V |
| 额定功率 | 4KW~315KW(更大功率需定制) |
| 功率因数 | 在50%～100%负荷范围内，0.95超前～0.98滞后 |
| 输出电压 | 在整个负载范围内，电压升高与降低数值小于输入电压的5% |
| 耐电压 | 线-外壳3000VAC，2秒 |
| 电流过载能力 | 150%IN，1分钟，间隔一小时 |
| 电压降 | 小于5%UN，基波频率为50Hz时 |
| 环境温度范围 | -25～+55℃ |
| 防护等级 | 开放式：IP00，机柜式：IP20，其他等级需要订制 |
| 绝缘等级 | T40/F |
| 滤波效果 | THID<10% 或THID<5% |
HTHF无源谐波滤波器产品型号定义
HTHF无源谐波滤波器外形尺寸规格
HTHF分为机柜式和开放式两种结构。

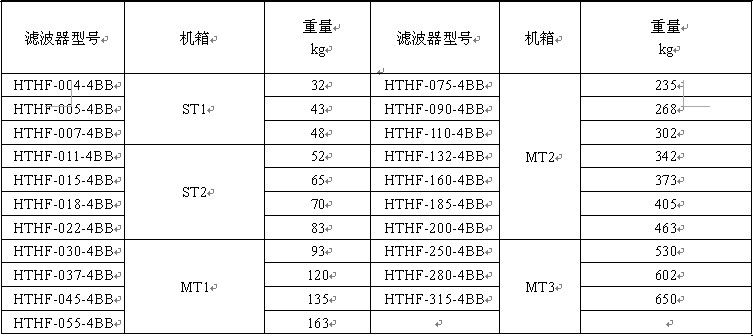

机柜式HTHF滤波器的结构尺寸与重量
| ST1/ST2机型 | MT1/MT2/MT3机型 |
机箱尺寸
机箱重量
机柜式HTHF滤波器的结构尺寸与重量
开放式HTHF滤波器根据功率大小结构分为壁挂式和分体式，22kW及以下采用一体壁挂式结构，30kW及以上功率采用分体式落地结构，滤波器分为电容器箱和电抗器。
| BG1机型 | FT1 机型 | FT2机型 |
22kW及以下开放式HTHF无源谐波滤波器尺寸与重量
30kW及以上分体结构HTHF无源谐波滤波器尺寸与重量
注：30kW及以上分体结构HTHF，各组电容箱并联使用。
HTHF无源谐波滤波器设计上图方法

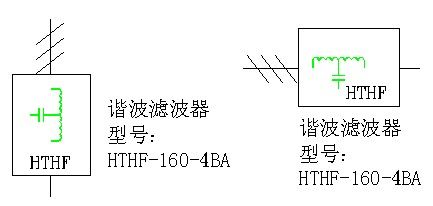

电路符号
系统图
