蓝牙4.0协议官方手册（一）--- 通用属性配置文件

该说明书定义了通用属性配置文件,该文件描述了一个使用属性协议的一个服务框架,该服务框架用来在一对设备间发现服务,读写特征值。

1 介绍
1.1 作用域
通用属性配置文件定义了一个使用属性协议的服务框架,该框架定义了一个服务的流程、格式和它的特性.流程的定义包括发现,读写,通知和指示特性.

2 配置文件概观
通用属性配置文件被应用和其他的配置文件调用,所以客户端才能通过服务传递信息.每个服务包含了许多属性,通用属性配置文件定义了怎样使用属性协议层去发现,读写,并且获得这些属性的标志,就像配置广播的属性.

2.1 协议栈

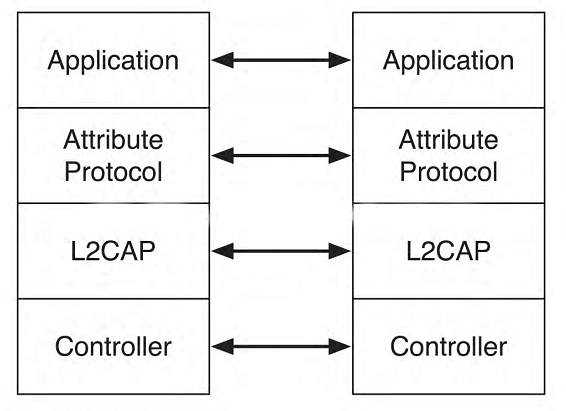

图2.1展示了被这个配置文件是使用的对等协议

2.2 配置和角色
执行这个配置文件的设备可以被定义为客户端和服务器端.
客户端---能够向服务器端发送命令和请求,并且能够接收服务器端发送的应答,指示和通知.
服务器端---与客户端功能相对.

2.3 属性协议
通用属性配置文件需要执行属性协议和属性操作码.

2.3.1 概观
通用属性配置文件使用属性协议来以命令,请求,应答,指示,通知和验证的形式来传递数据。

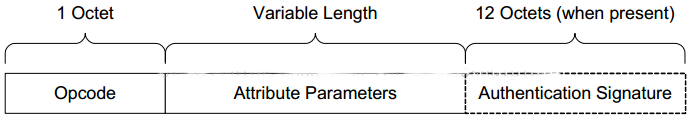

在一个协议数据单元中,包含以下数据。

操作码包含指定的命令,请求,应答,指示,通知或者验证码和身份鉴别标志.属性参数中包含了命令,请求的数据或者从指示,通知,应答用返回的数据。

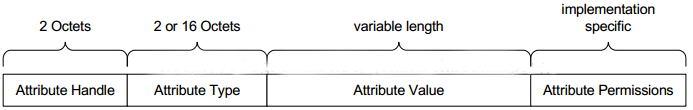

属性协议的命令和请求的值存储在服务器端设备的属性中.一个属性由四部分组成,属性句柄,属性类型,属性值,和属性权限。

属性句柄是一个特定属性的索引.
属性类型是一个描述属性值的UUID.
属性值是被属性类型描述和被属性句柄索引的数据.
属性权限是不能通过属性协议读写的部分属性.它被用来定义给定的属性是否具有读写权限.

2.4 通用属性配置文件层级
2.4.1 概观

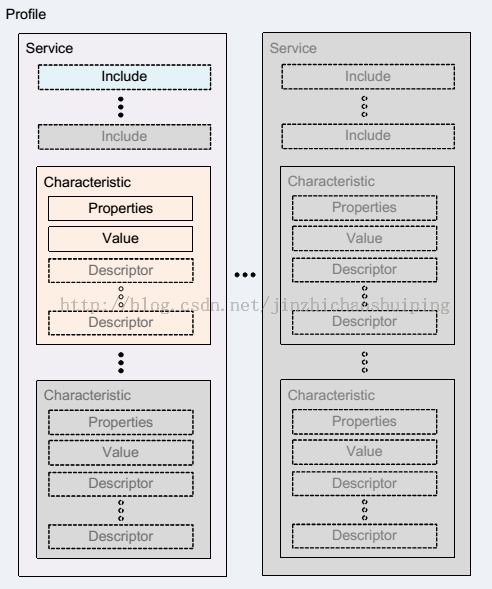

协议栈的最高层是配置文件,配置文件包含了填充使用案例的一个或多个服务.每一个服务包含许多的特性和其他服务的调用.每一个特性包含一个值并且可能包含该值的可选择信息.服务、特征值、和特征值包含的内容,这些东西包含的数据全部被存储在服务器的属性中。

2.4.2 服务
服务是数据和相关行为的集合(完成特定的功能).在GATT中,服务被服务定义所定义。一个服务定义包含关联服务,强制特性和可选特性。服务或特性中的定义或声明都是由属性完成的。

2.4.3 特性

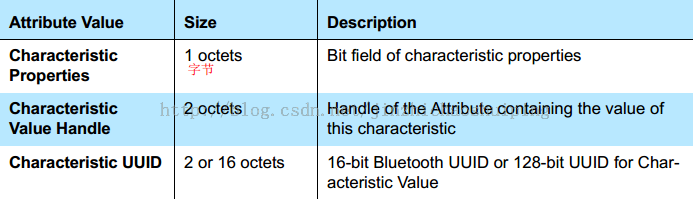

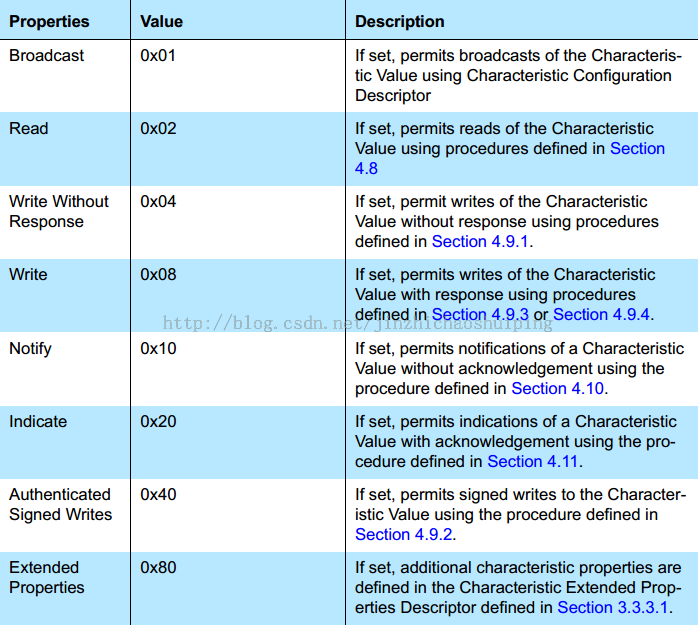

特征是一个用来描述服务属性和值是如何访问的配置信息和的值是怎样被显示和代表的.在GATT中,a characteristic is defined by its characteristicdefinition. A characteristic definition contains a characteristic declaration,characteristic properties, and a value and may contain descriptors thatdescribe the value or permit configuration of the server with respect to thecharacteristic.

2.5 广播配置
对于LE物理连接,广播配置是当服务器端处于广播模式进程是,客户端向服务器端指示哪个特性值会被在广告数据中别广播的一种方法.

3 服务互操作性需求

3.1 服务定义
一个服务定义必须包含服务的声明,可能包含includedefinitions和特性定义.

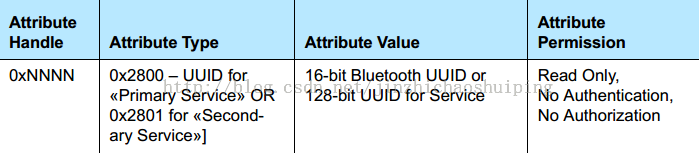

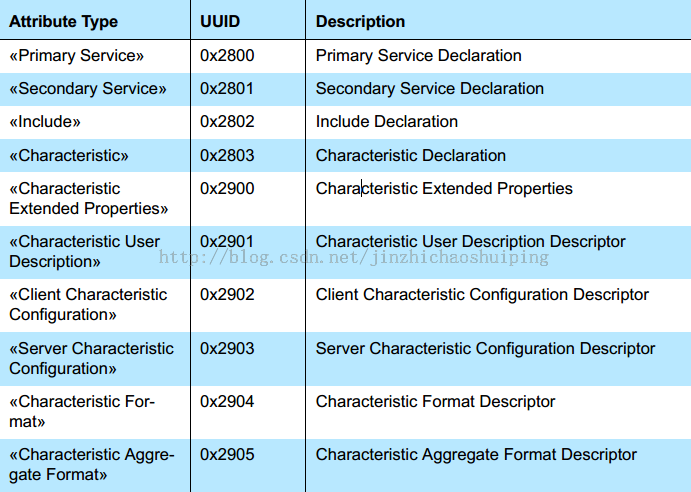

服务的声明是一个具有根据<>或者<>中特定属性了类型的属性.
