村田可调电阻基础知识大全
微调电位器是可以自由调节电阻值的半固定电位器。一般用在经过一次设定后就不再需要变动的用途上。所以被安置在机器的内部，使其不会被轻易触碰到。一方面，旋转角度传感器也可叫做可调电位器，指的是通过安装在电器产品外面的旋钮来实现电阻值调整的器件。
下表中显示微调电位器的分类。
分为注重恶劣环境防护的密封型和注重成本的开放型。另外根据调整分辨率还可分为高分辨率的多旋转型和注重成本的1旋转型。
结构/调整旋转数/ | 密封型 | 开放型 |
|---|---|---|
| 1旋转 |  |  |
多旋转 ( ) 数字为旋转数 |  |

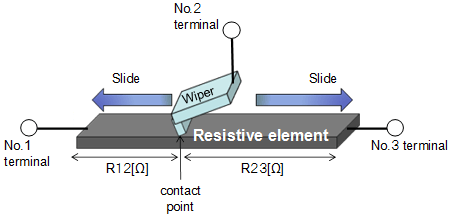

微调电位器的原理微调电位器就是在固定电位器的基础上附加了阻值调整机构的器件。这个调整机构的原理就是在阻抗元件上增加可动触点，通过改变阻抗元件长度 (L) 来改变阻值。利用这个方法，在阻抗元件截面面积 (S) 相同的情况下，可以实现通过改变阻抗元件的长度来等比例 (直线) 地改变阻值，并且实现低成本的生产。
|  |
- 接触点的位置决定阻抗元件的长度 (L) 。随着接触点的位置越来越接近3号引脚， 1号 - 2号间的阻值 (R12) 会变得更大。
- 为了便于理解，图中的阻抗元件画成了长方体。但是，现实中的微调电位器的阻抗元件多为圆形 (马蹄形) 。所以，可动触点的轨迹也呈圆形，阻值的大小就由可动触点的角度来决定。

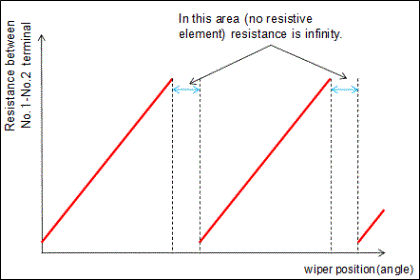

形微调电位器的阻抗的变化微调电位器的可动触点的位置 (角度) 与阻值间的关系表示为下图。
产品类型: 阻抗元件形状为圆形 (马蹄形) ，1旋转型、无止动结构
| 产品分解图 1旋转型， 无止动结构类型  | 阻值与可动触点位置 (角度) 的关系  |
微调电位器的特长使用微调电位器的情况下，周边的电路设计值可以较为粗略。
所以可以缩短设计过程所需的时间。
