本文主要介绍达林顿管，也就是复合管的选型指南，目前都有哪些产品可以选择呢？
主流 ST的TIP122 TO-220
- 电话：+86-0755-2950 0800
- 传真：+86-0755-2973 8675
- 微信：联系客服
- QQ：800009589
- Email：hfquan@pinnace.cn
推荐产品
供应长电二三极管
品慧科技供应长电、LRC等知名品牌二极管、三极管、场效应管、可控管、中高频放大三极管等。
热销长电二三极管型号有：
B772Y TO-252
D882 TO-252
CJ78M05 TO-252
CJ78M09 TO-252
CJ78M08 TO-252
CJU1117-5.0 TO-252-2L
MCR100-6 TO-92
MCR100-8 TO-92
BC546 TO-92
BC546 TO-92
CJ431 TO-92
CJ431 TO-92
2SA1015 FE TO-92
2SC1815 FE TO-92
2SC2688 TO-126L
2N4401 TO-92
2SC1740S TO-92S
S8050 TO-92
SS8550 TO-92
SS8550 TO-92
MJD112 TO-251
S8550FE TO-92
S9012FE TO-92
SS8550FE TO-92
SS8550FE TO-92
S9014FE TO-92
SS8050FE TO-92
S9015FE TO-92
S9013FE TO-92
S8550FE TO-92
S8050FE TO-92
3DD13001（小芯片，铁） TO-92
3DD13001（小芯片，铁） TO-92
1N4004 SMD
1N4007（二极管） DO-41
1N5819（二极管） DO-41
1N4148（二极管） DO-35
2SC1623/2SA812 SOT-23
S9012/S9013 SOT-23
S8050/S8550 SOT-23
SS8050/SS8550 SOT-23
C1815/A1015 SOT-23
BC847 SOT-23
BC857 SOT-23
BAS16 SOT-23
2N7000 SOT-23
MMBT56 SOT-23
MMBT05 SOT-23
MBD914 SOT-23
2SB625 SOT-23
2SB626 SOT-23
2SC2712 SOT-23
2N7002 SOT-23
S9018 SOT-23
BAT54 SOT-23
BAT54A/C/S SOT-23
BAV70 SOT-23
手机液晶屏型号_手机液晶屏命名规格
有人说手机液晶屏的型号是看液晶屏背后的一串数字，我的手机型号是长虹L158M，拆下来后我看不懂。
上面有两串数字1580003102-NZG-ROWS-C0655AD 20100802-3 i2 Z TM022GBH06 00CH22B1 A1 OMP11 008090，谁知道这些哪是液晶屏的型号啊 ？ 还有怎么看液晶屏的型号？
TM022GBH06，这个是液晶屏型号，由深圳天马微电子有限公司生产。
液晶屏的型号一般是这样的规则：
2-3个英文字母，各公司使用不同的一些缩写代码
然后是3位数字，表示屏幕尺寸
然后是一串字母和数字，代表具体型号
世华sehwa可调电容的优点及常用型号
sehwa可调电容介绍
SEHWA可调电容中文译为世华可调电容，SEHWA是一个韩国的电子元器件品牌，世华可调电容在中国市场有一定的知名度，它相对与日本的muRata品牌可调电容价格要便宜很多，质量方面又比国内的可调电容强些，可以说是一种性价比很不错的可调电容。
世华可调电容的优点
世华可调可电容可完全替代西玛利，村田，松下等众多品牌产品，价格更具有明显的优势。
1.可过高温炉，回流焊接。
2.最低的电容飘逸，温度系数稳定，高频损耗非常低，补偿效果好。
3.内凹的调子，不易受环境改变。
4.质量稳定可靠，联系8年无任何质量问题出现。
5.货期稳定，交期稳定，通常您无需要订货而可直接得到产品。
6.价格合理，比同类品牌价格更合理，具有非常好的性价比。
7.容量与误差：实际电容量和标称电容量允许的最大偏差范围。一般分为3级：I级±5[%]，II级±10[%]，III级±20[%]。在有些情况下，还有0级，误差为±20[%]。
8. 温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。温度系数越小越好。
9.绝缘电阻：用来表明漏电大小的。一般小容量的电容，绝缘电阻很大，在几百兆欧姆或几千兆欧姆。电解电容的绝缘电阻一般较小。相对而言，绝缘电阻越大越好，漏电也小。

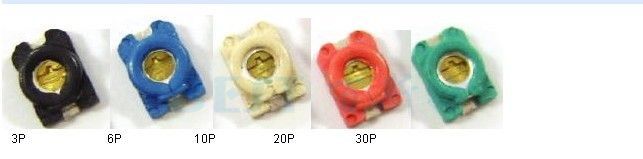

世华可调电容各型号外观
世华可调电容常用型号
韩国世华可调电容具体型号如下：STC3ME30-T1（30P，绿色），STC3ME20-T1 （20P，红色）， STC3MB10-T1 （10P，白色）， STC3MA06-T1（6P，蓝色），STC3MA03-T1 （3P，褐色）等。
国内市场上的进口可调电容品牌
除了韩国世华可调目前国内市场比较常用的可调电容包括： 日本松下可调电容，日本Rubycon(红宝石)可调电容，SANYO(三洋)可调电容，VIPAI可调电容等，其中VIPAI可调电容是由日本长期生产陶瓷微调电容器专业制造商SANSIP株式会社与韩国KOEA公司共同打造品牌,该贴片可调电容与松下ECRKN，村田TZC3、叁佑，西玛丽等同类产品尺寸完全兼容，质量稳定，货源充裕，性价比高，技术支持强。
贴片电容规格型号
贴片电容规格型号
贴片电容是最常用的电子元气件之一，也是因为常用，所以规格型号非常多，但是无论怎样也离不开以下的几个元素。
一、体积大小
主要有0201、0402、0603等
二、材质
有NP0 X7R 等。
各国半导体器件型号命名方法
中国半导体器件型号命名方法
半导体器件型号由五部分(场效应器件,半导体特殊器件,复合管,PIN 型管,激光器件的型号命名只有第三,四,五部分)组成. 五个部分意义如下:
第一部分:用数字表示半导体器件有效电极数目.2-二极管,3-三极管。如：肖特基二极管、快恢复二极管、开关三极管
第二部分:用汉语拼音字母表示半导体器件的材料和极性.表示二极管时:A-N 型锗材料,B-P 型锗材料,C-N 型硅材料,D-P 型 硅材料.表示三极管时:A-PNP 型锗材料,B-NPN 型锗材料,C-PNP 型硅材料,D-NPN 型硅材料.
第三部分:用汉语拼音字母表示半导体器件的内型.P-普通管,V-微波管,W-稳压管,C-参量管,Z-整流管,L-整流堆,S-隧道管, N-阻尼管,U-光电器件,K-开关管,X-低频小功率管(F<3MHz,Pc<1W),G-高频小功率管(f>3MHz,Pc<1W),D-低频大功率管(f <3MHz,Pc>1W),A-高频大功率管(f>3MHz,Pc>1W),T-半导体晶闸管(可控整流器),Y-体效应器件,B-雪崩管,J-阶跃恢复 管,CS-场效应管,BT-半导体特殊器件,FH-复合管,PIN-PIN 型管,JG-激光器件.
第四部分:用数字表示序号
第五部分:用汉语拼音字母表示规格号 例如:3DG18 表示 NPN 型硅材料高频三极管
日本半导体分立器件型号命名方法
日本生产的半导体分立器件,由五至七部分组成.通常只用到前五个部分,其各部分的符号意义如下:
第一部分:用数字表示器件有效电极数目或类型.0-光电(即光敏)二极管三极管及上述器件的组合管,1-二极管,2 三极或具有 两个 pn 结的其他器件, 3-具有四个有效电极或具有三个 pn 结的其他器件,┄┄依此类推.
第二部分:日本电子工业协会 JEIA 注册标志.S-表示已在日本电子工业协会 JEIA 注册登记的半导体分立器件.
第三部分:用字母表示器件使用材料极性和类型.A-PNP 型高频管,B-PNP 型低频管,C-NPN 型高频管,D-NPN 型低频管,F-P 控制极可控硅,G-N 控制极可控硅,H-N 基极单结晶体管,J-P 沟道场效应管,K-N 沟道场效应管,M-双向可控硅.
第四部分:用数字表示在日本电子工业协会 JEIA 登记的顺序号.两位以上的整数-从―11‖开始,表示在日本电子工业协会 JEIA 登 记的顺序号;不同公司的性能相同的器件可以使用同一顺序号;数字越大,越是近期产品. 第五部分: 用字母表示同一型号的改进型产品标志.A,B,C,D,E,F 表示这一器件是原型号产品的改进产品.
美国半导体分立器件型号命名方法
美国晶体管或其他半导体器件的命名法较混乱.美国电子工业协会半导体分立器件命名方法如下:
第一部分:用符号表示器件用途的类型.JAN-军级,JANTX-特军级,JANTXV-超特军级,JANS-宇航级,(无)-非军用品.
第二部分:用数字表示 pn 结数目.1-二极管,2=三极管,3-三个 pn 结器件,n-n 个 pn 结器件.
第三部分:美国电子工业协会(EIA)注册标志.N-该器件已在美国电子工业协会(EIA)注册登记.
第四部分:美国电子工业协会登记顺序号.多位数字-该器件在美国电子工业协会登记的顺序号.
第五部分:用字母表示器件分档.A,B,C,D,┄┄-同一型号器件的不同档别.如:JAN2N3251A 表示 PNP 硅高频小功率开关 三极管,JAN-军级,2-三极管,N-EIA 注册标志,3251-EIA 登记顺序号,A-2N3251A 档.
国际电子联合会半导体器件型号命名方法
德国,法国,意大利,荷兰,比利时等欧洲国家以及匈牙利,罗马尼亚,南斯拉夫,波兰等东欧国家,大都采用国际电子联合会半 导体分立器件型号命名方法.这种命名方法由四个基本部分组成,各部分的符号及意义如下:
第一部分:用字母表示器件使用的材料.A-器件使用材料的禁带宽度 Eg=0.6~1.0eV 如锗,B-器件使用材料的 Eg=1.0~1.3eV 如硅, C-器件使用材料的 Eg>1.3eV 如砷化镓,D-器件使用材料的 Eg<0.6eV 如锑化铟,E-器件使用复合材料及光电池使用的材料
第二部分:用字母表示器件的类型及主要特征.A-检波开关混频二极管,B-变容二极管,C-低频小功率三极管,D-低频大功率三极 管,E-隧道二极管,F-高频小功率三极管,G-复合器件及其他器件,H-磁敏二极管,K-开放磁路中的霍尔元件,L-高频大功率三极 管,M-封闭磁路中的霍尔元件,P-光敏器件,Q-发光器件,R-小功率晶闸管,S-小功率开关管,T-大功率晶闸管,U-大功率开关管, X-倍增二极管,Y-整流二极管,Z-稳压二极管.
第三部分:用数字或字母加数字表示登记号.三位数字-代表通用半导体器件的登记序号,一个字母加二位数字-表示专用半导体器 件的登记序号.
第四部分:用字母对同一类型号器件进行分档.A,B,C,D,E┄┄-表示同一型号的器件按某一参数进行分档的标志. 除四个基本部分外,有时还加后缀,以区别特性或进一步分类.常见后缀如下:
1,稳压二极管型号的后缀.其后缀的第一部分是一个字母,表示稳定电压值的容许误差范围,字母 A,B,C,D,E 分别表示容 许误差为± 1%,± 2%,± 5%,± 10%,± 15%;其后缀第二部分是数字,表示标称稳定电压的整数数值;后缀的第三部分是字母 V, 代表小数点,字母 V 之后的数字为稳压管标称稳定电压的小数值.
2,整流二极管后缀是数字,表示器件的最大反向峰值耐压值,单位是伏特.
3,晶闸管型号的后缀也是数字,通常标出最大反向峰值耐压值和最大反向关断电压中数值较小的那个电压值. 如:BDX51-表示 NPN 硅低频大功率三极管,AF239S-表示 PNP 锗高频小功率三极管.
欧洲早期半导体分立器件型号命名法
欧洲有些国家,如德国,荷兰采用如下命名方法.
第一部分:O-表示半导体器件
第二部分:A-二极管,C-三极管,AP-光电二极管,CP-光电三极管,AZ-稳压管,RP-光电器件.
第三部分:多位数字-表示器件的登记序号.
第四部分:A,B,C┄┄-表示同一型号器件的变型产品.
俄罗斯半导体器件型号命名法由于使用少,在此不介绍.
压敏电阻型号大全
以上是常用的压敏电阻型号大全。
AMOTECH
AVLC5S02050 5.5V 50PF 0402
AVLC5S02100 5.5V 100PF 0402
AVLC5S02300 5.5V 300PF 0402
AVLC14S02050 14V 50PF 0402
AVLC18S02003 18V 3PF 0402
AVLC18S02015 18V 15PF 0402
AVL5M02200 5.5V 480PF 0402
AVL14K02200 14V 160PF 0402
AVL18K02200 18V 90PF 0402
AVL14K03300 14V 350PF 0603
AVL5M03300 5V 800PF 0603
AVLC18S03300LC120 18V 120PF 0603
AVRC18S05Q015 100R 18V 15PF 0805
AVNC5S05Q050 5.5V 50PF 0805
ICT
ICVL0505101V150 5V 100PF 0402
ICVL0505600V150 5V 56PF 0402
ICVS0505500 5V 50PF 0402
ICVL0518400V500 18V 50PF 0402
ICVS0518050 18V 5PF 0402
ICVN0505X150 5V 480PF 0402
ICVN0514X300 14V 160PF 0402
ICVN0518X400 18V 90PF 0402
INBAQ
MLVS0402M04 5.5V 270PF 0402
MLVS0402M07 9V 130PF 0402
MLVS0402K11 14V 90PF 0402
MLVS0402K14 18V 80PF 0402
MLVS0603M07 9V 210PF 0603
MLVS0603M04 5.5V 270PF 0603
MLVS0603K11 14V 150PF 0603
MLVS0603K14 18V 130PF 0603
MLVS0603K20 26V 100PF 0603
MLVG0402100NV18 18V 10PF 0402
MLVG0402150NV18 18V 15PF 0402
MLVG0402120NV18 18V 12PF 0402
VPORT0402100MV05 5V 10PF 0402
VPORT0402120MV05 5V 12PF 0402
VPORT0402150MV05 5V 15PF 0402
VPORT0402220MV05 5V 22PF 0402
VPORT0402330MV05 5V 33PF 0402
VPORT0402470MV05 5V 47PF 0402
VPORT0402560MV05 5V 56PF 0402
VPORT0402101MV05 5V 100PF 0402
VPORT0402121MV05 5V 120PF 0402
VPORT0402151MV05 5V 150PF 0402
VPORT0402181MV05 5V 180PF 0402
VPORT0402221MV05 5V 220PF 0402
VPORT0402271MV05 5V 270PF 0402
HYLINK
HL0402-050E050PP-LF 5V 5PF 0402
HL0402-050E100NP-LF 5V 10PF 0402
HL0402-050E220NP-LF 5V 22PF 0402
HL0402-050E330NP-LF 5V 33PF 0402
HL0402-050E560NP-LF 5V 56PF 0402
HL0402-050E101NP-LF 5V 100PF 0402
HL0402-050E141NP-LF 5V 140PF 0402
HL0402-120E100NP-LF 12V 10PF 0402
HL0402-120E220NP-LF 12V 22PF 0402
HL0402-120E330NP-LF 12V 33PF 0402
HL0402-120E560NP-LF 12V 56PF 0402
HL0402-120E101NP-LF 12V 100PF 0402
HL0402-120E141NP-LF 12V 140PF 0402
HL0402-180E100NP-LF 18V 10PF 0402
HL0402-180E330NP-LF 18V 33PF 0402
HL0402-240E2R5PP-LF 24V 2.5PF 0402
HL0603-050E100NP-LF 5V 10PF 0603
HL0603-050E330NP-LF 5V 33PF 0603
HL0603-090E330NP-LF 9V 33PF 0603
HL0603-180E100NP-LF 18V 10PF 0603
HL0603-240E2R5PP-LF 24V 2.5PF 0603
HL0402ML050C 3.3V 220-320PF 0402
HL0402ML080C 5.5V 180-240PF 0402
HL0402ML120C 9V 140-180PF 0402
HL0402ML150C 11V 100-140PF 0402
HL0402ML180C 14V 80-120PF 0402
HL0402ML220C 16V 60-100PF 0402
HL0402ML240C 18V 50-90PF 0402
HL0402ML270C 22V 40-70PF 0402
HL0402ML330C 26V 30-60PF 0402
HL0402ML390C 30V 15-40PF 0402
SFI
SFI0402ML050C 3.3V 220-320PF 0402
SFI0402ML080C 5.5V 180-240PF 0402
SFI0402ML120C 9V 140-180PF 0402
SFI0402ML150C 11V 100-140PF 0402
SFI0402ML180C 14V 80-120PF 0402
SFI0402ML220C 16V 60-100PF 0402
SFI0402ML240C 18V 50-90PF 0402
SFI0402ML270C 22V 40-70PF 0402
SFI0402ML330C 26V 30-60PF 0402
SFI0402ML390C 30V 15-40PF 0402
SFI0402-050E050PP-LF 5V 5PF 0402
SFI0402-050E100NP-LF 5V 10PF 0402
SFI0402-050E220NP-LF 5V 22PF 0402
SFI0402-050E330NP-LF 5V 33PF 0402
SFI0402-050E560NP-LF 5V 56PF 0402
SFI0402-050E101NP-LF 5V 100PF 0402
SFI0402-050E141NP-LF 5V 140PF 0402
SFI0402-120E100NP-LF 12V 10PF 0402
SFI0402-120E220NP-LF 12V 22PF 0402
SFI0402-120E330NP-LF 12V 33PF 0402
SFI0402-120E560NP-LF 12V 56PF 0402
SFI0402-120E101NP-LF 12V 100PF 0402
SFI0402-120E141NP-LF 12V 140PF 0402
SFI0402-180E100NP-LF 18V 10PF 0402
SFI0402-180E330NP-LF 18V 33PF 0402
SFI0402-240E2R5PP-LF 24V 2.5PF 0402
SFI0603-050E100NP-LF 5V 10PF 0603
SFI0603-050E330NP-LF 5V 33PF 0603
SFI0603-090E330NP-LF 9V 33PF 0603
SFI0603-180E100NP-LF 18V 10PF 0603
SFI0603-240E2R5PP-LF 24V 2.5PF 0603
CCT
VRS0402MR55R651N 5.5V 390-650PF 0402
VRS0402MR55R331N 5.5V 200-330PF 0402
VRS0402KR090500N 9V 30-50PF 0402
VRS0402KR090101N 9V 60-100PF 0402
VRS0402LR090201N 9V 120-200PF 0402
VRS0402LR110181N 11V 110-180PF 0402
VRS0402LR140161N 14V 96-160PF 0402
VRS0402KR160121N 16V 72-120PF 0402
VRS0402KR180900N 18V 54-90PF 0402
VRS0402KR220820N 22V 50-82PF 0402
VRS0402 KR260550N 26V 33-55PF 0402
VRS0402KR300400N 30V 24-40PF 0402
VRS0402SR55R220N 5.5V 13-22PF 0402
VRS0402SR55R330N 5.5V 20-33PF 0402
VRS0402SR55R500N 5.5V 30-50PF 0402
VRS0402SR55R680N 5.5V 41-68PF 0402
VRS0402SR55R820N 5.5V 49-82PF 0402
VRS0402SR55R101N 5.5V 60-100PF 0402
VRS0402SR55R601N 5.5V 360-600PF 0402
VRS0402SR140500N 14V 30-50PF 0402
VRS0402SR140101N 14V 60-100PF 0402
VRS0402SR180820N 18V 49-82PF 0402
VRS0402SR180120N 18V 7-12PF 0402
VRS0402SR180150N 18V 9-15PF 0402
VRS0402SR180270N 18V 16-27PF 0402
VRS0402SR180121N 18V 72-120PF 0402
VRS0402SR180181N 18V 108-180PF 0402
VRS0402SR180030N 18V 1.8-3PF 0402
VRS0603MR55R801N 5.5V 480-800PF 0603
VRS0603MR55R681N 5.5V 410-680PF 0603
VRS0603MR55R301N 5.5V 180-300PF 0603
VRS0603LR090681N 9V 410-680PF 0603
VRS0603LR110481N 11V 290-480PF 0603
VRS0603LR140361N 14V 216-360PF 0603
VRS0603KR180301N 18V 180-300PF 0603
VRS0603KR220241N 22V 144-240PF 0603
VRS0603SR180121N 18V 72-120PF 0603
VRS0603SR180100N 18V 6-10PF 0603
SUNLORD
SDV1005A5R0C121 5.0V 120PF 0402
SDV1005A5R0C361 5.0V 360PF 0402
SDV1005A5R5C181 5.5V 180PF 0402
SDV1005A5R5C231 5.5V 230PF 0402
SDV1005A5R5C361 5.5V 360PF 0402
SDV1005A090C121 9V 120PF 0402
SDV1005A090C151 9V 150PF 0402
SDV1005A090C231 9V 230PF 0402
SDV1005A140C121 14V 120PF 0402
SDV1005A140C161 14V 160PF 0402
SDV1005E5R0C180 5V 18PF 0402
SDV1005E5R0C101 5V 100PF 0402
SDV1005E5R5C180 5.5V 18PF 0402
SDV1005E5R5C300 5.5V 30PF 0402
SDV1005E5R5C500 5.5V 50PF 0402
SDV1005E5R5C800 5.5V 80PF 0402
SDV1005E5R5C101 5.5V 100PF 0402
SDV1005E090C180 9V 18PF 0402
SDV1005E090C300 9V 30PF 0402
SDV1005E090C500 9V 50PF 0402
SDV1005E090C800 9V 80PF 0402
SDV1005E090C101 9V 100PF 0402
SDV1005E140C180 14V 18PF 0402
SDV1005E140C300 14V 30PF 0402
SDV1005E140C500 14V 50PF 0402
SDV1005E140C800 14V 80PF 0402
SDV1005E140C101 14V 100PF 0402
SDV1005E180C180 18V 18PF 0402
SDV1005E180C300 18V 30PF 0402
SDV1005E180C500 18V 50PF 0402
SDV1005E180C800 18V 80PF 0402
SDV1005E180C101 18V 100PF 0402
SDV1005E260C180 26V 18PF 0402
SDV1005E260C300 26V 30PF 0402
SDV1005E260C500 26V 50PF 0402
安规电容两种型号的区别
安规电容两种型号的区别
X和Y电容都是安全电容，区别是X电容接在输入线两端用来消除差模干扰，Y电容接在输入线和地线之间，用来消除共模干扰；
X电容采用塑封的方形高压CBB电容，CBB电容不但有更好的电气性能，而且与电源的输入端并联可以有效的减小高频脉冲对开关电源的影响。
Y电容－－－有高压瓷片的。Y型电容连接在相线与地线之间。为了不超过相关安全标准限定的地线允许泄漏值，这些电容的值大约在几nF。一般地，Y电容应连接到噪声干扰较大的导线上；
Y电容分为Y1电容和Y2电容，Y1属于双绝缘Y电容,用于跨接一二次侧.Y2则属于基本单绝缘Y电容,用于跨接一次侧对保护大地即FG线。
安规电容是指用于这样场合，即电容器失效后，不会导致电击，不危及人身安全.
X安规电容安全等级
应用中允许的峰值脉冲电压 过电压等级（IEC664） X1 >2.5kV ≤4.0kV SW { { X2 ≤2.5kV IY-F 6bXV X3 ≤1.2kV }_.T.S@;9e
Y安规电容安全等级
绝缘类型 额定电压范围 Y1 双重绝缘或加强绝缘 ≥ 250V Y2 基本绝缘或附加绝缘 ≥150V ≤250V Y3 基本绝缘或附加绝缘 ≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V X电容抑制差模干扰 Y电容抑制共模干扰 根据IEC 60384-14，电容器分为X电容及Y电容，
1. X电容是指跨于L-N之间的电容器。
2. Y电容是指跨于L-G/N-G之间的电容器。 (L=Line, N=Neutral, G=Ground) 。
