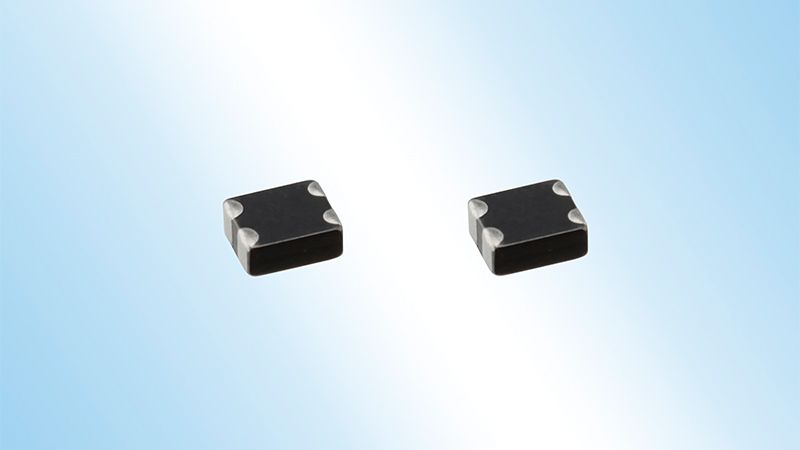

TDK汽车用新型小型共模滤波器KCZ1210AH系列
品慧电子讯:TDK株式会社推出用于汽车的KCZ1210AH系列小型共模滤波器。该系列产品设计紧凑,尺寸为1.25(长)x1.0(宽)x0.5(高)mm,有助于减少其在基板上所占的空间,并为汽车的不同传输信号线提供了噪声控制功能。品慧电子作为TDK代理,已提前在车厂推广,如需了解更多信息,联系电话:0755-29500800。
随着高级驾驶辅助系统(ADAS)的不断普及,对汽车摄像头的需求也迅速增长。前视传感摄像头和全景式监控影像系统的摄像头使用共模滤波器作为抗噪声产品。然而,传统的多层共模滤波器的工作温度范围为-40℃到+105℃,因此无法用于ADAS摄像头,而是主要用于汽车配件中。
TDK系列产品采用专有材料技术和结构设计,实现了从-55℃到+125℃的温度范围。产品的最大额定电流值为100,最大额定电压值为5。通过采用导电树脂基电极,可控制因热冲击而造成的产品裂纹,并提高了抗机械应力(例如:基板应变)的耐用性。
TDK正在努力改进用于ADAS的感应设备,并将扩大小型化共模滤波器的产品线,以支持高速差分信号。该系列将于2021年9月开始量产。
主要应用
- 高速接口(USB2.0、LVDS等)
- 高级驾驶辅助系统(ADAS)
主要特点与优势
- 工作温度可达125℃
- 采用导电树脂基电极,降低了机械应力和热应力
关键数据
型号 | 共模阻抗 [Ω] 在100MHz下[Ω] | 直流电阻 (单线) [Ω] 最大值 | 额定电流 [mA]最大值 | 额定电压 [V] 最大值 |
---|---|---|---|---|
KCZ1210AH900HR | 90±25% | 1.75 | 100 | 5 |
