变容管:什么是变容二极管?


一、什么是变容管或者变容二极管

变容二极管(Varactor Diodes)又称"可变电抗二极管"。是一种利用PN结电容(势垒电容)与其反向偏置电压Vr的依赖关系及原理制成的二极管,其结构和实物如下所示。

变容二极管结构图

二、变容二极管的主要参数

零偏结电容、零偏压优值、反向击穿电压、中心反向偏压、标称电容、电容变化范围(以皮法为单位)以及截止频率等。

三、变容二极管的作用特点

1、变容二极管的作用是利用PN结之间电容可变的原理制成的半导体器件,在高频调谐、通信等电路中作可变电容器使用。

变容二极管属于反偏压二极管,改变其PN结上的反向偏压,即可改变PN结电容量。反向偏压越高,结电容则越少,是非线性的,如下图所示。

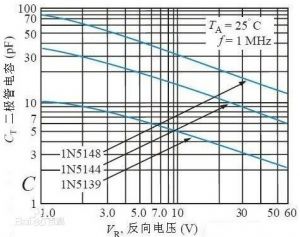

变容二极管反向偏压与结电容之间的关系

2、变容二极管的电容值与反向偏压值的关系图解:

(a) 反向偏压增加,造成电容减少;

(b) 反向偏压减少,造成电容增加。

电容误差范围是一个规定的变容二极管的电容量范围。数据表将显示最小值、标称值及最大值,这些经常绘在图上。

四、变容二极管的工作原理

变容二极管(Varactor Diodes)为特殊二极管的一种。当外加顺向偏压时,有大量电流产生,PN(正负极)结的耗尽区变窄,电容变大,产生扩散电容效应;当外加反向偏压时,则会产生过渡电容效应。但因加顺向偏压时会有漏电流的产生,所以在应用上均供给反向偏压。

变容二极管也称为压控变容器,是根据所提供的电压变化而改变结电容的半导体。也就是说,作为可变电容器,可以被应用于FM调谐器及TV调谐器等谐振电路和FM调制电路中。

其实我们可以把它看成一个PN结,我们想,如果在PN结上加一个反向电压V(变容二极管是反向来用的),则N型半导体内的电子被引向正极,P型半导体内的空穴被引向负极,然后形成既没有电子也没有空穴的耗尽层,该耗尽层的宽度我们设为d,随着反向电压V的变化而变化。如此一来,反向电压V增大,则耗尽层d变宽,二极管的电容量C就减少(根据C=kS/d),而耗尽层宽d变窄,二极管的电容量变变大。反向电压V的改变引起耗尽层的变化,从而改变了压控变容器的结容量C。达到了目的。

变容二极管是利用PN结之间电容可变的原理制成的半导体器件,在高频调谐、通信等电路中作可变电容器使用。

变容二极管有玻璃外壳封装(玻封)、塑料封装(塑封)、金属外壳封装(金封)和无引线表面封装等多种封装形式、如图4-18所示。通常,中小功率的变容二极管采用玻封、塑封或表面封装,而功率较大的变容二极管多采用金封。常用变容二极管参数。
