三极管J3，是指丝印为J3的三极管，完的型号为S9013，主要的封装有SOT-23与TO-92，比SOT-23更小的体积为SOT-323，习惯在后面加上W，也就是S9013W，本公司为长晶代理商，现货供应以上产品。
长晶S9013三极管主要参数

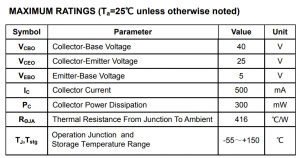

上表是S9013三极管的的主要参数，集电极-发射极电压Vceo=25V，集电极-基极电压Vcbo= 40V，发射极-基极电压Vebo=5V，耗散功率Pc=0.625W，最重要的一个参数集电极电流最大电流Ic =500mA，所有设计的电路都要根据实际参数来选择，比如最大电流不能大于500mA，一般实际使用一半，甚至更低。
长晶S9013三极管电路应用

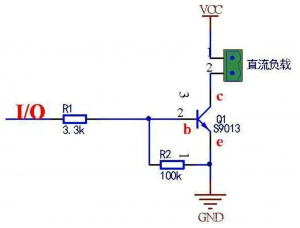

S9013主要是作为开关电路应用，如下图S9013三极管驱动一个直流负载，这个负载可以是一个直流小风扇（5V/0.06A），当I/O口输入高电平时候，三极管Vbeo电压大于0.7V，这时候三极管导通，直流负载工作

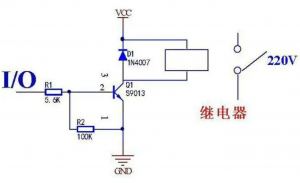

还可以用来驱动继电器
除了这些还有蜂鸣器驱动、电平转换、收音机音频放大等。
