可穿戴设备热词：曲面屏详解
随着苹果首款可穿戴设备iwatch的量产，越来越多的人开始关注曲面屏，随着可穿戴技术的发展，会有更多的可穿戴设备使用这一技术，穿戴迷特别汇总现在主要的曲面屏技术为大家介绍。
石墨烯材料和聚酯片基底组成的透明触摸屏
可弯曲显示屏是由石墨烯材料和聚酯片基底组成的透明触摸屏，可以卷成筒状装进玻璃管里，可以任意的折叠弯曲，轻贴在普通的电脑屏幕上，就能让普通的电脑屏幕变身为触摸屏，用触控笔就能对电脑进行触摸操作。 与现有的触摸显示屏相比，它透光率更高、功耗更低、性能更稳定，更轻更薄，而且可弯曲扭折。 石墨烯是一种由碳原子构成的单层片状结构的新材料，单层石墨烯只有0.34纳米厚，一根头发丝的直径，大概等于十万层石墨烯叠加起来的厚度，所以用肉眼是看不见它的，它自身只吸收约2.3%的光，能够做到几乎完全透光，同时，石墨烯有很高的电导率，是目前世界上最薄、最坚硬的纳米材料，可以用来制造透明可弯曲触控显示屏幕。
有机光电二极管（OPD）
有机光电二极管（OPD）由于具备轻质、价廉、可弯曲等特性，可用于代替硅基光电探测器或基于无机材料制造的光电组件。德国弗劳恩霍夫协会的研究人员近日宣布，使用染料或颜料等有机材料，成功开发出能满足用户特定需求的有机光电二极管。有机材料只对特定波长的光敏感，因此通过选择合适的材料，可以控制光电传感器的频谱敏感性。针对紫外或近红外等特定波长的应用，研究人员还结合有机半导体和硅技术，开发出了压缩型微传感器。通过提供更大的可用表面，OPD能改进高端相机的感光度。OPD还能用于检查显示器等发光表面的色彩均匀度或亮度分布。在片上实验室应用中，OPD能检测用荧光标记的DNA序列。此外，不同于硅基组件，OPD还能用于制造柔性组件。研究人员将OPD集成入高分子薄膜可制造出弯曲表面，从而开发出适应产品形状的质量控制系统。
有机发光二极管OLED
有机发光二极管又称为有机电激光显示（Organic Light-Emitting Diode，OLED），OLED显示技术具有自发光的特性，采用非常薄的有机材料涂层和玻璃基板，当有电流通过时，这些有机材料就会发光，而且OLED显示屏幕可视角度大，并且能够节省电能，OLED的基本结构是由一薄而透明具半导体特性之铟锡氧化物(ITO)，与电力之正极相连，再加上另一个金属阴极，包成如三明治的结构。一般而言，OLED可按发光材料分为两种：小分子OLED和高分子OLED（也可称为PLED）。OLED技术起源于欧美，但实现大规模产业化的国家/地区主要集中在东亚，如日本、韩国、中国大陆和台湾地区等。
曲面屏幕的优势

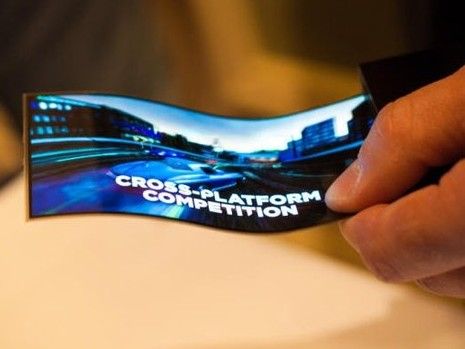

曲面屏幕又称为柔性屏幕。相较于传统屏幕，柔性屏幕优势明显，不仅在体积上更加轻薄，功耗上也低于原有器件，有助于提升设备的续航能力，同时基于其可弯曲、柔韧性佳的特性，其耐用程度也大大高于以往屏幕，降低设备意外损伤的概率。曲面屏幕因其低功耗、可弯曲的特性对可穿戴式设备的应用带来深远的影响，未来柔性屏幕将随着个人智能终端的不断渗透而广泛应用。
